設備材料說明

電能表

用于電能計量，采用具有RS-485接口的智能型電表，包括多功能智能儀表、三相電能表、單相電能。具體安裝措施如下：

1）要求新裝電能表的精度（準確度）不低于0.5級。

2）新裝電能表與原有互感器、電流表連接時,要盡量利用原有二次線，與新裝電能表之間采用的BV-450電線規格不小于2.5mm2。

3）所有的電能表用RS485數據線串接在一起,且兩個表中間不允許有接頭；與電能表的接線端子壓接時，數據線的線頭須搪錫。

4）進、出電能表的數據線的金屬屏蔽層之間,須采用錫焊的連接方式。

5）需替換原有電能表時,與現場協商并征得同意后方可實施。

6）數據采集終端（數據網關箱）安裝位置及線路敷設路徑,視根據現場實際情況定。

7）多功能智能儀表安裝于變壓器低壓出線側，用以精確計量低壓配電系統的有功電量、無功電量、有功功率、功率因素、電壓、電流、頻率、諧波；三相電能表用于計量安裝回路的三相電能消耗；單相電能表用于測量安裝回路的單相電能消耗。

冷量表

用于計量空調冷量，安裝在冷機到分水器間的總干管，具體安裝位置現場確定。分析空調系統的運行狀況，獲得空調運行效率、性能系數等參數，安裝在冷水泵后供水干管或分水器的供水干管上，具體位置現場確定。

電流互感器

用于大電流轉換，供接新電能表使用。

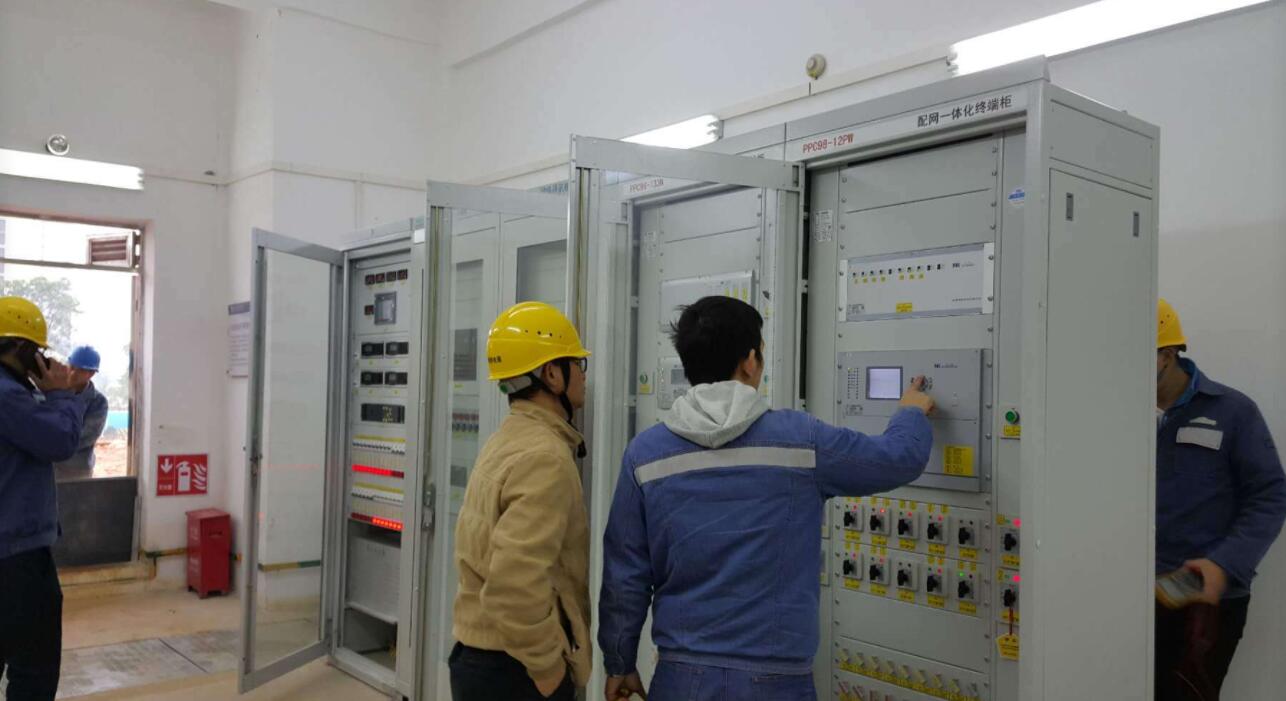

數據采集網關

用于數據的收集、交換、發送。 網絡線路

由能量采集裝置到數據采集網關終端之間采用屏蔽雙絞線。

1）箱體底部開4個敲落孔，直徑為20mm。

2）箱體裝于配電室（或弱電井）適合位置，底邊距地1.5米。

3）載箱體內底板上預留接地端子排,就近與配電室（或弱電井）內PE線連接，連接線采用BV-4501x4mm。

4）數據采集器的接入數據線需有線芯編號標記,數據線的金屬屏蔽層須與箱體內的接地端子排連接，連接線采用BV-4501x2.5mm。

5）插座電源引自就近的應急配電回路（須24h不停電）;電源線的顏色:火線為紅色,零線為淡黃色,地線為黃綠相間色;導線規格BV-4503x2.5mm,穿ZRPVC15管明敷。
