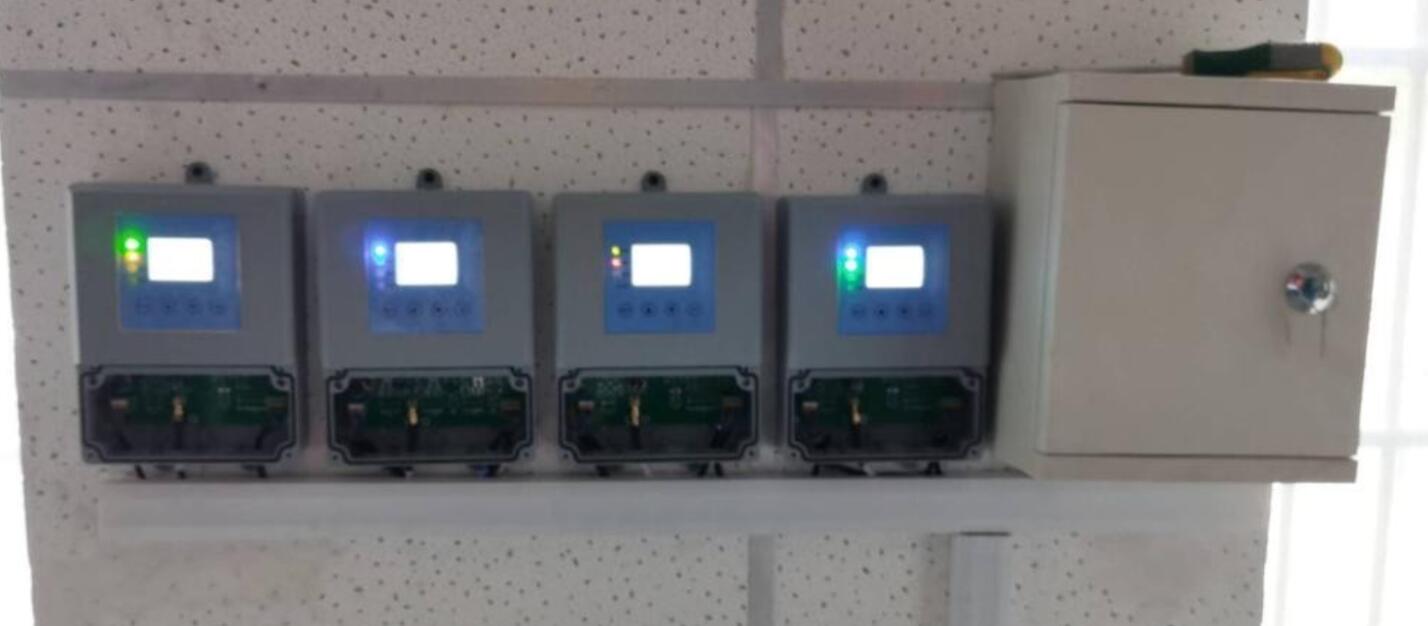

現場控制器箱的安裝

樓宇設備自控系統的現場控制箱主要為 DDC 箱、繼電器箱，如果被控設備沒有提供樓控系統所需干節點信號及控制信號接線端子，則還需另配裝設備二次回路控制箱。

樓宇設備自控系統的現場控制箱的安裝應在空調機房、新風機房內土建和機電設備工作已完成的情況下進行。

現場設備控制器箱的安裝應注意以下要點：

1）應垂直、平正、牢固。

2）垂直度允許偏差為±1.5毫米

3）水平方向的傾斜度允許偏差為±1毫米

4）相鄰設備頂部高度允許偏差為±2毫米

5）相鄰設備接縫處平面度允許偏差為±1毫米

6）相鄰設備接縫的間隙，不大于±2毫米

7）掛墻安裝高度箱體下沿距地為 1.2至1.4 米，同一房間安裝的箱體應保持同一高度。
